Matičná doska - Motherboard

·  od svojho vytvorenia maju v roku 1974 majú  mikropočítače väčšinu  elektroniky zabudovanú na jednej doske plnej plošných spojov

·  Jedny z najdôležitejších častí matičnej dosky su :

- procesor (mikroprocesor)-je to vlastne srdce počítača ,riadi všetky procesy v počitači (tejto počitačovej súčasti sa  venujeme podrobnejšie v kapitole "Procesory")

- numericky koprocesor ( poprípade osadený koprocesor )- slúži na rychlejšie prepočitavanie matematických operacii; vzhľadom k tomu, že novšie procesory 08486 a vyžšie obsahujú mumerický koprocesor priamo v procesore, nie je potrebne aby bol aj na maticnej doske

- obvody čipovej sady- su tvorene :

Systémový radič - obvod,ktory riadi spoločnú činnosť jednotlivých obvodou základnej dosky a realizuje niektoré funkcie

Radič zbernice - zabezpečuje komunikáciu medzi systemovou zbernicou a rozširujúcou zbernicou

Buffer dat - obvod, ktorý slúži k zachytávaniu dát a ich prepínanie medzi jednotlivými dátovými zbernicami osobného počítača

- rozširujúca zbernica ( bus )- pod pojmom zbernica rozumieme sústavu vodičou, ktoré umožňujú prenos signálou medzi jednotlivymi časťami počítača. Pomocou tíchto vodičou jednotlivé časti počítača komunikujú a prenášajú data. Zariadenia jako procesor, cache pamäť, operačna pamäť, radič cache pamäťi a niektoré ďalšie zariadenia sú prepojené tzv. systémovou zbernicou (CPU bus). Osobné počítače musia biť navrhnuté tak, aby bolo možné jejich ľahké rozširovanie o ďalšie zariadenia. Takéto rozširovanie je veľmi často uskutočňované pomocou tzv. rozširujúcej zbernice počítača ( častejšie označovanej len ako zbernica ), na ktorú sa jednotlivé zariadenia pripojujú. Zbernica je vo výpočtovej technike považovaná za štandart.

pevná pamäť : pamät typu ROM ( Read Only Memory - pamäť len na čítanie )- v tejto pamäti má počítač uložené základné programy pre komunikáciu s jednotlivými kartami a okolím ( BIOS- Basic Input/Output System- základný systém pre vstupy a výstupy ) u tejto pamäti je jej obsah stály, nestráca sa po vypnutí napájania, nevýhodou je nemožnosť zmeniť jej obsah, ktorý sa zadáva priamo pri výrobe

- vyrovnávacia pamäť ( cache ) : je to rýchla vyrovnávacia pamäť medzi rýchlym zariadením (napr. procesor) a pomalejším zariadením (napr. operačná pamäť). Externá cache pamäť je pamäť, ktorá je umiestnená medzi pomalejšou operačnou pamäťou a procesorom. Táto pamäť je vyrobená ako rýchla pamäť SRAM a slúži ako vyrovnávacia pamäť u počítačou s výkonným procesorom, ktoré by boly bez tejto pamäti veľmi spomaľované. Prvá externá cache pamäť sa objavila u počítačou s procesorom 80386. Jej kapacita je 32 kB popr. 64kB. S výkonnejším procesormi sa postupne zvyšuje aj kapacita externých cache pamätí na 128 kB, 256 kB, 512 kB. Externá cache pamäť je osadená na matičnej doske počítača (výnimkou procesory Pentium Pro a vyžšie, ktoré majú cache pamäť integrovanú v púzdre procesora ). Jej činnosť je riadená radičom cache pamäte. Interná cache pamäť služi tiež k vyrovnávaniu rýchlosti. Tento typ cache pamäte je priamo integrovaný na čipe procesora a je tiež realizovaný pomocou pamäti SRAM. Interná cache pamäť sa objavuje prvý krát v procesoroch 80486 s kapacitou 8 kB. Takýto procesor musí mať v sebe integrovaný tiež raďič internej cache pamäte pre riadenie jej činnosti.

Pamäť - memory

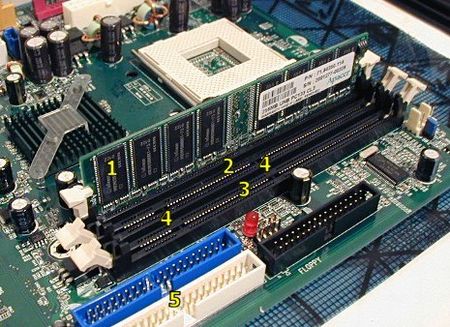

Takto vyzerá pamäťový modul DIMM s kapacitou SDRAM čipov 256MB osadený do základnej dosky.

1. Doštička pamäťového modulu v prvej objímke (Bank 1).

2. Druhá objímka (Bank 2) - neobsadená.

3. Tretia objímka (Bank 3) - neobsadená.

4. Výstupky v päticiach znemožňujúce opačné zapojenie.

5. (nesúvisí s inštaláciou pamäti) Detajlný pohľad na výrezy v objímkach pre konektory IDE káblov.

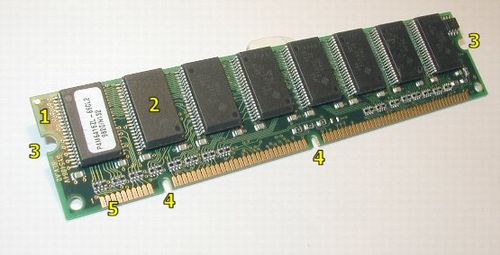

Pamäťový modul - memory module

2. Pamäťový čip (memory chip), ktorý uskladňuje informácie.

3. Bočné otvory pre fixačné západky.

4. Výrezy v module, ktoré musia zapadnúť do výstupkov v objímke.Tým zabraňujú nesprávnej inštalácii modulu.

5. Pozlátené plôšky - vývody.

často používané skratky:

DIMM - Dual Inline Memory Module -  hovorí o fyzickom usporiadaní pamäťového modulu, vývody na dvoch stranách v jednom rade.

SIMM - Single Inline Memory Module - vývody na jednej strane v jednom rade.

RAM - Random Access Memory - operačná pamäť s náhodným prístupom.

SDRAM - kvalitatívny typ pamäte - štandardná dynamická pamäť s náhodným prístupom.

DDR-RAM - Dual Data Rate RAM - pamäť s "dvojitou rýchlosťou  prúdenia dát"
